Master tool

항공기 I&R Part 의 형상 및 Hole을 관리하기 위한 Tool을 말하며, 연관된 치공구를 제작 및 수리 할 경우, 완벽한 Coordination 이 될 수 있도록 제어하는 기능을 수행 합니다. 일반적으로 항공기 운용시 Part 교체가 예상되는 Outer skin, Maintenance door or Hinge door & Glass frame 등의 부품생산과 조립시 소요됩니다.

Main material

• - Tooling board
• - Aluminum
• - Steel (Structure)

Main construction

• - Master form or Locator
• - Understructure

Tool information

• - Contour, EOP, I&R Holes 관리
• - Coordination 용 Pin-gage (Optional)
• - Inspection 또는 Tool Copy 시 Reference Tooling ball holes (반드시 Master form 상 적용)
• - 열팽창에 따른 Structure 와 Master form 사이의 Sliding 기능
• - Lifting point
     (COG를 기준으로 해석에 위치결정 및 대형 경우 Fork lift component 미 적용 → Master tool    handling 시 Crack 방지 목적)
• - Packing box

Track record (sample)

Machining tool

Machining part 중 표준 Clamping 방식으로 고정 할 수 없거나, 양산성을 고려하여 Clamping & Set-up 등의 준비작업 시간을 최소화하기 위해 적용하는 치공구를 말합니다. 일반적으로 항공기 Part는 중량절감을 위해 양면가공을 수행하기 때문에 Part별 최소 2개의 기계가공 치공구가 소요되며, Web 떨림 방지가 필요한 경우 Vacuum clamping이 추가 됩니다.

Main material

• - Aluminum
• - Steel (Riser structure, Modular base)

Main construction

• - Milling base (Vacuum seal groove & Vacuum unit 포함)
• - Clamping-set or Bolts
• - Riser structure (Optional)

Tool information

• - Stock 및 2nd stage setting 위치 관리
• - Vacuum groove / Bleed line, Vacuum unit, Clamping-set & Contour
     (내구성을 고려하여 Clamping tap 부위 Keensert or Helicoil 적용)
• - 장착용 Bolt hole pattern 및 위치결정 Setting hole (해당 장비 Modular hole pattern 기준)
• - PGM Local origin 설정용 Hole
• - Riser block (2nd stage - optional)

Track record (sample)

Welding tool

항공기에 소요되는 Tube ass’y 의 용접을 위한 치공구를 말하며, 3차원으로 Bending 된 Tube의 위치결정 및 용접후 형상검사 기능을 수행합니다. 일반적으로 표준화 Locator ass'y가 적용되나, 공간이 협소한 경우 Special Locator 가 적용됩니다.

Main material

• - Aluminum

Main construction

• - Tube locator ass’y
• - Base plate

Tool information

• - Tube center line & End line 관리 및 Coupling & Flange, Fitting 위치 관리
• - Tube clamp ass’y, Locator angle, End-plug & Scriber (Multi used)
• - Locator ass’y 조립을 위한 Datum hole
• - 용접 완료된 Ass’y part 검사를 수행할 수 있도록, Shrinkage Factor 보정용 Sliding 기능
• - Tube clamp ass’y 조립/검사를 위한 Tooling ball Adapter

Track record (sample)

Bonding tool

항공기 Composite part 의 Lay-up 및 Assembly bonding 공정을 수행하는 치공구를 말하며, Laser project 장비에 의해 Ply pattern 확인 및 Lay-up 이 가능하도록 합니다. 일반적으로 소형의 경우 Aluminum mold 가 적용되지만, Compound surface 이거나 대형인 경우 Graphite & Invar mold 등이 적용됩니다.

Main material

• - Aluminum (중,소형 단순 곡률에 적합)
• - Graphite (두께가 얇으며, 곡률이 복잡한 대형에 적합)
• - Invar (두께가 두꺼우며, 곡률이 단순한 대형에 적합)
• - Steel (Invar mold와 유사하나, 비용 절감에 효과가 있음 → Proto type 에 적합)
• - Nickel Electroforming (Spring-in 에 따른 곡률 보정은 가능하나, Lead time 및 개발비용이 과다 소요)

Main construction

• - Face sheet or Surface mold
• - Under structure (Frame type or Egg crate type)
• - Side locator (Assembly bonding tool only)

Tool information

• - Composite part 의 Tool surface, EOP, Tooling hole 관리
• - EOP & EOL line, Tooling hole, Laser target hole, Ply orientation 제공
• - 국부적 Bagging 면의 조도 관리를 위한 Caul plate (Optional)
• - 균일한 Mold 두께 (Heat-up uniformity 위해 Nominal Thk’ ± 20% 관리)
• - Mold 열팽창계수 고려한 Scaling
• - 원활한 Curing 을 위한 Under structure 상 Airflow Cut-out

Track record (sample)

Assembly tool

생산된 항공기 부품을 Sub assembly 또는 Final assembly 하기 위해 소요되는 치공구를 말하며, Assembly sequence 에 맞도록 치공구는 여러 단계로 분리될 수 있습니다. 일반적으로 직접적인 부품의 조립위치 결정후, Drilling 이나 Riveting & Fastening 기능을 수행하나, 제품을 Handling, Holding 하는 등 간접적인 역할을 수행하는 여러 종류의 Assembly tool 도 존재합니다.

Main material

• - Aluminum
• - Steel (Structure)

Main construction

• - Locator (Fixed type & Removal type)
• - Contour board
• - Structure

Tool information

• - Assembly 위치 결정을 위한 Contour, EOP, Tooling hole 등 관리 및 Drilling 기능 수행
• - Contour board, Index / Drill / Clamp / Tooling hole locator 제공
• - Assembly 간섭방지를 위한 Removal locator
• - 제작/검사 및 Period inspection 을 위한 RP & ERP
• - Part loading 공간 확보
• - 대형 Assembly tool 경우, 구조물 변형방지 Linear sliding 기능

Track record (sample)

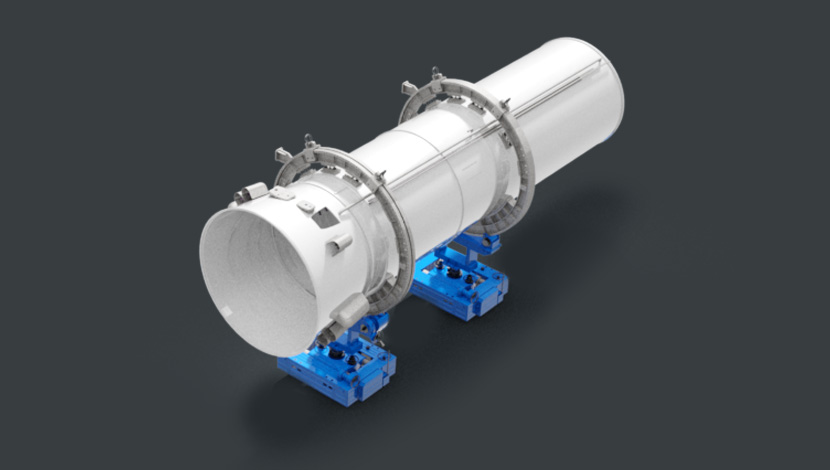

Miscellaneous tool

항공기 부품 및 조립생산 공정에 직접적인 기능이 아닌, 간접적인 역할을 수행하는 치공구를 말하며, Transportation / Working support 등 작업의 편리성을 위해 제작됩니다. 일반적으로 규정된 기능이나 형상이 없으며, 항공기용 치공구 기능 및 공정을 Back-up 하도록 대부분 Special 하게 제작됩니다.

Working platform

• - FunctionSub 또는 Final assembly 시, 작업을 위한 항공기의 안정적 접근기능 제공
• - Main materialSteel (or Aluminum)
• - Main constructionStructure, Scissors lift, Ladder, Floor & Folding floor

Dolly

• - Function범용 방법으로 운송시, Risk가 예상되는 부품 및 조립체의 안정적 운송기능 제공
• - Main materialSteel (or Aluminum)
• - Main constructionStructure, Contour board, Protection cover (Optional)

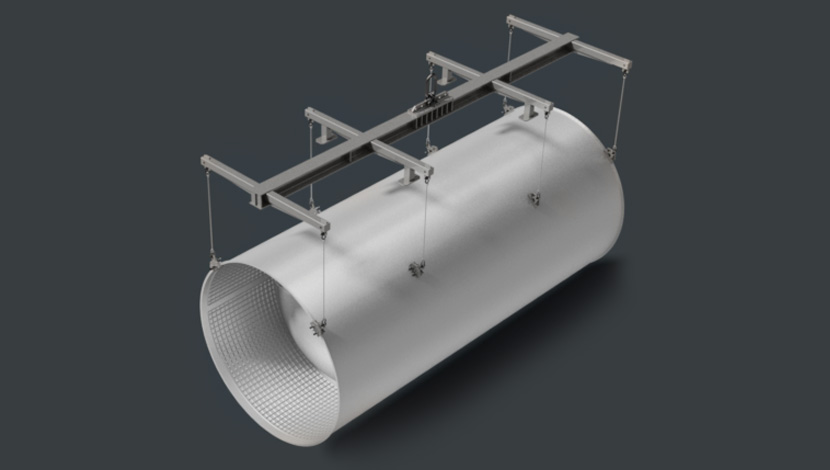

Sling

• - FunctionCrane에 의한 제품 및 치공구의 안정적 Handling 기능 제공
• - Main materialSteel
• - Main constructionStructure, Connecting components

Ultrasonic inspection tool

• - FunctionComposite part의 초음파 검사시 안정적 Holding 기능 제공
• - Main materialAluminum or Stainless steel
• - Main constructionStructure, Holding & Clamping locator
